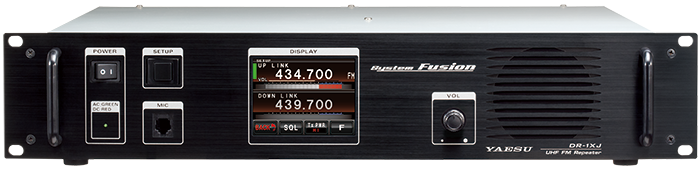

DR-1XJ

430MHz FM Repeater

製品詳細 ダウンロード

DR-1XJは、430MHz FM モードで運用されている既存のレピータ局向けの
機器入替用としてお使いいただくことができます。

【DR-1XJ の特長】

  • 3.5インチ フルカラータッチパネルオペレーション
  • 安定したハイパワー出力
  • 緊急時の外部バックアップバッテリーへの自動切り替え機能
  • フロントパネルにテスト用マイクコネクタを装備
  • モニター用大型スピーカーを装備
  • 19インチラックに簡単設置

3.5インチ フルカラータッチパネルディスプレイ
レピータの各種設定や調整は、前面のフルカラーTFTタッチパネル液晶画面で行うことができます。
現在の設定状態もひと目で確認することができ、高度な機能も、画面を見ながらのタッチパネル操作で設定や変更もスムーズに行うことができます。


セットアップ画面 周波数設定画面 CTCSS設定画面


430MHz FM レピータ DR-1XJ



価格 標準構成品
標準価格 198,000円(税抜) AC電源ケーブル/DCケーブル、
PC接続ケーブル SCU-20


【仕様】
■一般定格
周波数範囲 430MHz 〜 440MHz
電波型式 F2A, F2D, F3E
周波数安定度 ±2.5ppm(−20°C 〜 +60°C)
アンテナインピーダンス 50Ω
電源電圧(定格) AC 100V 〜 240V
DC 11.7V 〜 15.8V, マイナス接地
消費電流 AC:2A(最大)@100VAC
DC:受信時:約1.5A、
    送信時:約5A 430MHz 10W時
使用温度範囲 −20°C 〜 +60°C
ケース寸法 482(W) × 88(H) × 380(D)mm (突起物含まず)
重量 約10kg

■送信部
送信出力 10/5/1 W
変調方式 リアクタンス変調
不要輻射強度 -60dB以下

■受信部
受信方式 ダブルコンバージョンスーパーヘテロダイン
中間周波数 1st: 47.25MHz, 2nd: 450kHz
受信感度 0.2μV @12dB SINAD 430〜440MHz(FM)
選択度 12kHz/35kHz(−6dB/−60dB)
相互変調 65dB以上(20kHz/40kHz offset)地
低周波出力 4W(4Ω, 10% THD, 13.8V 内部スピーカー)
